Figma 更新自动布局功能,看看怎样制作真正的自适应组件
2021-01-25 09:00:00

点击 "TCC翻译情报局关注,回复 "社群" 加入我们


本文共 4244 字,预计阅读 11 分钟

TCC 情报局的 第 17 篇 干货分享

2021 年的 第 5 篇



TCC 推荐:大家好,这里是 TCC 翻译情报局,我是张聿彤。2020 年 11月  Figma 官方更新了一个重磅功能 -- 自动布局 Auto Layout 3.0,整体的操作更加便捷、更具灵活性,可以高效制作各种自适应组件,搭建组件库,完善设计系统。为了便于大家深入了解此功能,本文按照更新点逐个说明使用方法,并配以动图展示,结合 TCC 字幕组提供的官方教学视频和 Figma 文档,希望大家可以快速掌握~


2019 年 Figma 发布了 自动布局(Auto Layout)的第一个版本,当时就已经吸引了大量的关注。但老实说,除了用在常见的按钮或主菜单外,我在日常工作中并未经常使用。个人认为,主要原因是由于 功能未完善,老版本在制作自适应组件时有较多的限制(例如,老版本页面边距的左右/上下 Padding 值必须是一样的)。现在,随着 2020 年 11 月最新版本 Auto Layout 3.0 的发布,这一情况已经改变,新的自动布局功能更加强大,也更加灵活。

本次更新的主要内容:
自定义内边距
对齐与分布
调整
嵌套自动布局画板
检查模式


什么是自动布局?

What auto layout is/was all about

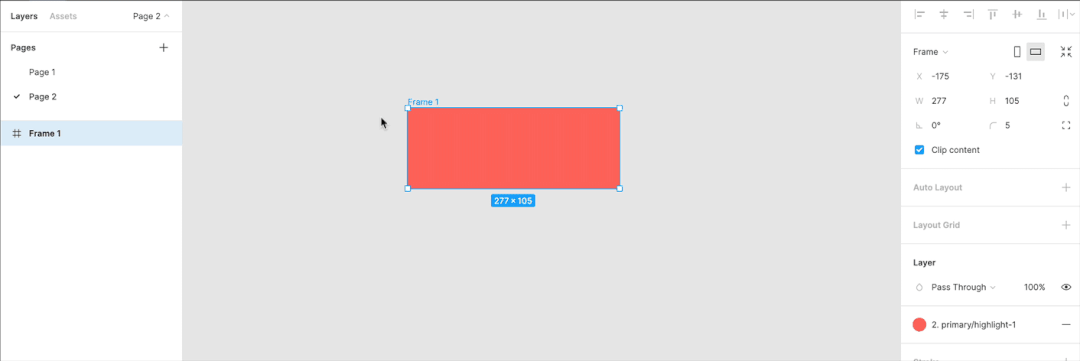

概括地说,「自动布局」  帮助你创建与内容适配的 动态画板(Dynamic Frames),可以理解为 自适应布局。相信你已经看过很多经典的案例,我们可以创建随文本更改而自动调整大小,或者可以快速重新排列的按钮:创建按钮,添加内容,然后将按钮转换为「自动布局」(通过右侧的属性面板或按Shift + A,你可以给任何画板添加自动布局)。现在,「自动布局」可以适应不断变化的内容,完成垂直或水平方向的适配。通过这些自适应组件,我们可以创建适配多种设备类型的全尺寸设计。

Auto Layout 功能展示

Auto Layout 1.0 宣传视频

Auto Layout 3.0 宣传视频



更新了哪些内容?

So what is so new and exciting?


Figma 重新设计了整个「自动布局」,功能变得更加强大,特别是现在可以将 「自动布局」「约束」(constraints)功能结合在一起(在自动布局中约束功能更名为调整(Resiming))充分发挥创造力,进而形成无限的可能性。让我们来看看这些新变化。你可以下载 Figma 的官方自动布局文件 进行体验(无法下载小伙伴可以进 TCC 翻译情报局交流群领取),强烈推荐!

Figma 官方发布的新版自动布局功能的使用教程(TCC 翻译情报局字幕组已完成翻译)



 1

自定义内边距


老版本的「自动布局」只能分别定义水平和垂直方向上的内边距数值。现在,你可以 给一个组件设置统一的 Padding 值,也可以 分别给上、下、左、右四个方向设置不同的值,对于熟悉 CSS 样式的设计师来说,这真的是走心的细节。
(Padding 值:可以理解为内边距,CSS 简写属性,控制元素所有四条边的内边距区域,对应的 Margin 则为外边距)

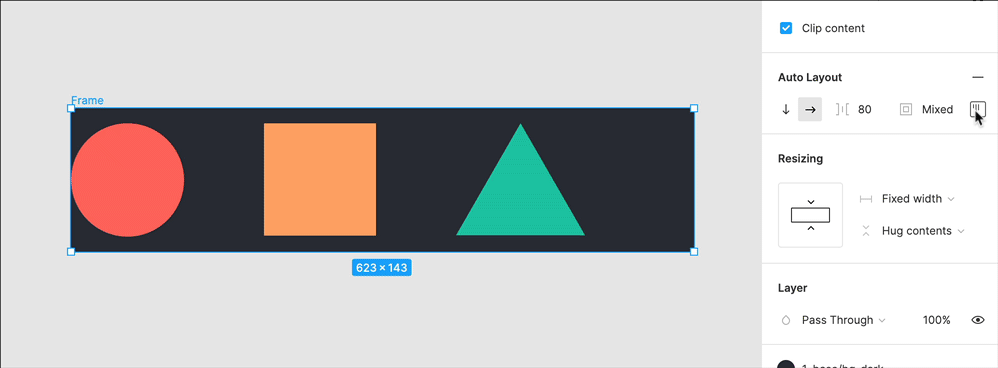

自定义内边距操作演示,可以单独填写四个方向的内边距值

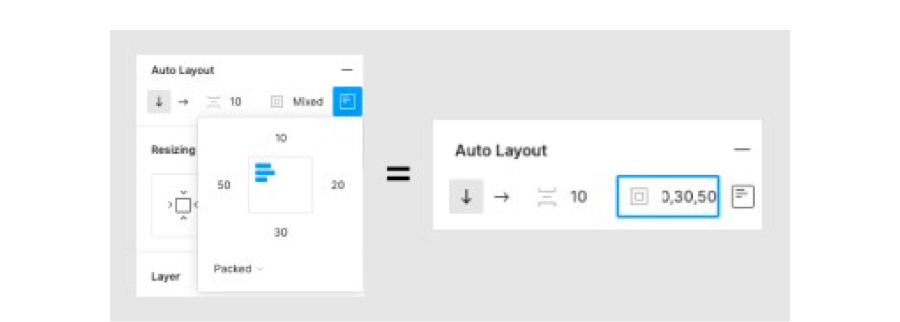

使用最右侧的图标(Alignment and Padding)和右侧第二个图标(Padding around Items)可以完成同样效果的 Padding 值设置

一个小技巧:点击最右侧的图标(Alignment and Padding)可以单独设置四边的 padding 值,你也可以点击右侧第二个图标(Padding around Items)像在 CSS 中那样键入值,并用逗号分隔,例如 10,25,15,20(上 10,右 25,下 15,左 20)。这样就快多了!


 2

对齐 & 分布


1)对齐(Alignment)
对齐功能 控制元素的摆放位置,新版本与老版本一样,可以使用水平或垂直对齐。但是,新版本有一个非常不错的附加功能:可以使用新的对齐工具(Alignment and Padding)使自动布局画板内的子级对象对齐。更棒的事情是,如果给子级对象项设置 Padding 值的话,调整对齐方式后,它们还依然会 保留之前预设的 Padding 值。正如我们所了解的 —— 以往的对齐工具正在逐步被取代(目前仍然在右侧属性面板的顶部)

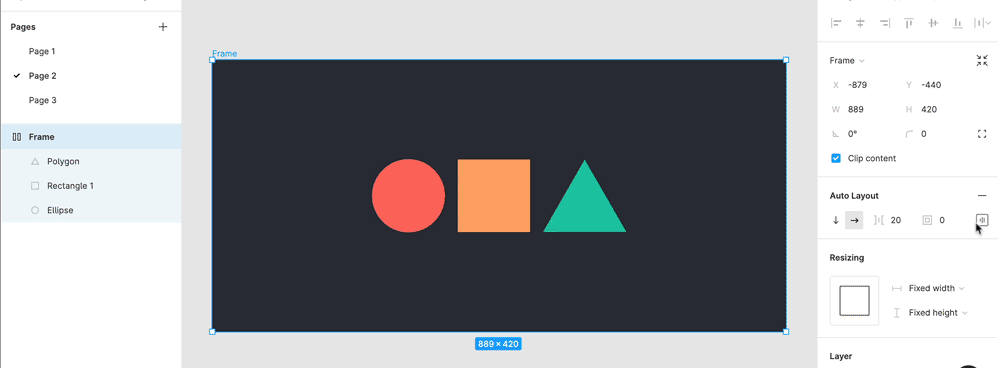

设置内部子级对象的对齐方式

2)分布(Distribution)
「自定义内边距」(Individual Padding)下方,你可以找到「分布」(Distribution),它 控制了自动布局画板内对象之间的间距。这个功能使用起来有一些难度,因为你可以 自定义混搭出多种对齐条件,你可以自由设置自动布局画板中子级对象的对齐方式。以下是分布工具中的两种排列方式:

收紧(Packed) -- 定义元素之间的间距,拉伸整体自动布局画板时,不影响元素之间的间距

空隙(Space between) -- 定义元素之间均匀分布的间距,拉伸整体自动布局画板时,元素仍然保持等距


 3

全新的尺寸调整


「调整」(Resizing)面板的参数设置 决定了在更改自动布局画板大小时,内部子级对象是如何发生变化的。如果你已经习惯使用老版本「约束」功能的话,这个功能应该可以很快上手。现在,「调整」「约束」这两个功能已经融合为一体,这才是真正的游戏规则改变者。

「调整」一共有三个选项,可以将高度和宽度的设置相互混合搭配。

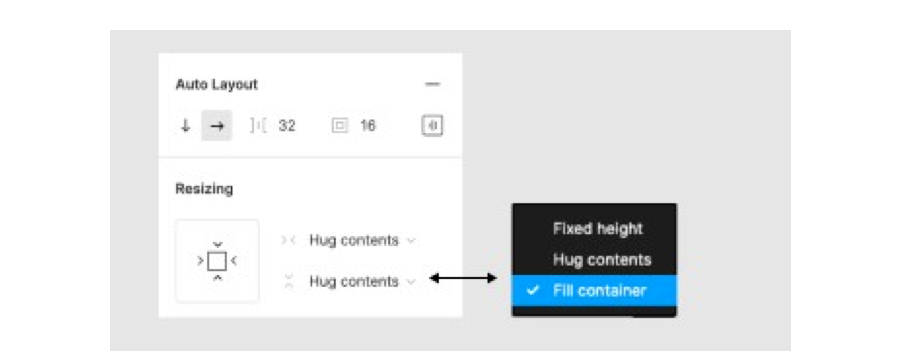

设置选项

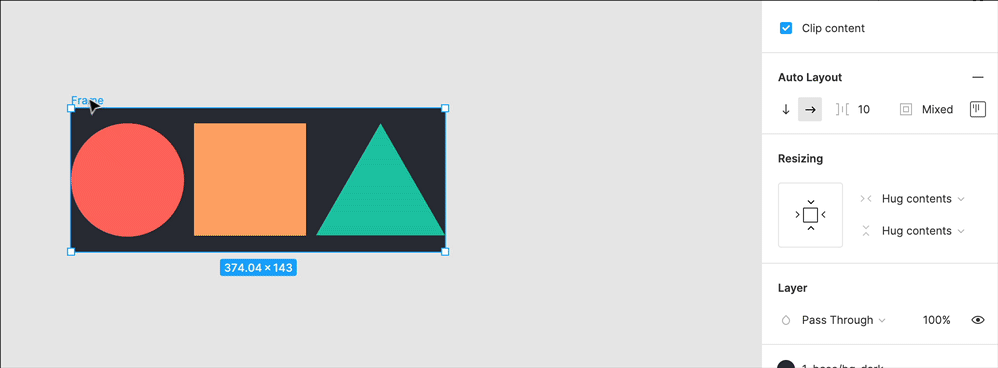

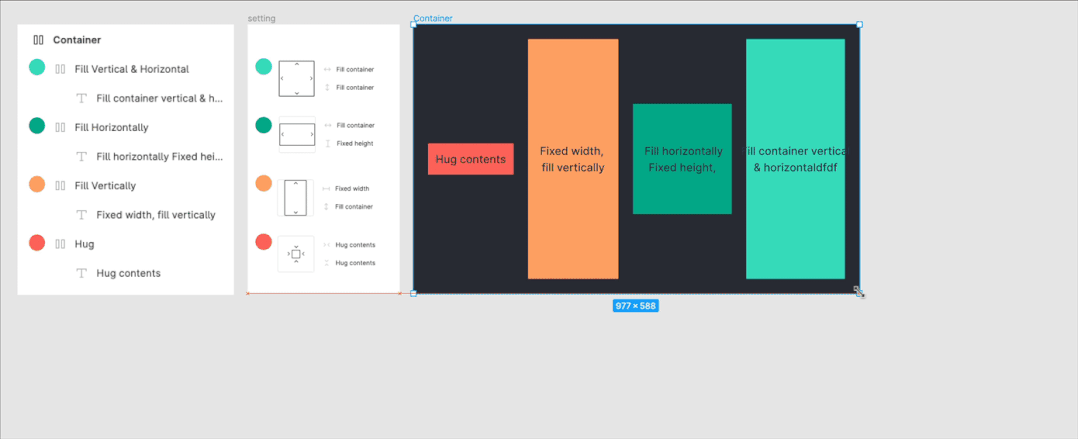

新版「调整」功能使用不同选项的设置产生的效果展示

环抱内容(Hug contents) -- 这是我遇到过的最可爱的 UI 功能名称(尤其是在疫情期间),它和老版自动布局的设置差不多:子级对象尺寸不变,父级对象适配其子级对象的大小。

固定宽高(Fixed width) -- 调整父级对象大小时,保持子级对象固定的宽度/高度。

填充容器(Fill container) -- 拉伸父级对象后,子级对象随父级对象拉伸自动填充父级容器(这对于响应式布局非常重要),只能设置在自动布局画板的子级对象上。


 4
嵌套自动布局画板

最具亮点的地方在于,你可以混合搭配各种内容创建出一个强大的自适应组件。老版本的「自动布局」「约束」并没有真正发挥作用。现在,你可以 在一个自动布局画板中嵌套多个自动布局画板(嵌套的框架将同时具有父级和子级属性),组合水平和垂直布局创建出更加复杂的界面。
(自动布局画板 Auto Layout Frame:Frame 通常被译作框架,但是在本文我们选择将其译作画板,主要参考了其他设计软件对于类似工具的翻译。而且,在真实使用环境中,官方文档里所说的自动布局画板其实就是添加了 Auto Layout 的画板,译作画板可以帮助我们在学习软件的时候可以更加容易理解)

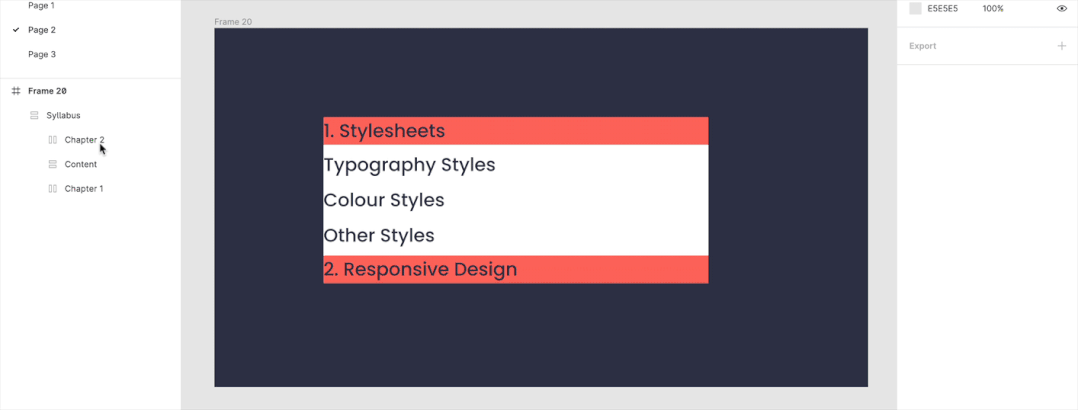

可以通过以下两种方式嵌套自动布局画板:
  • 将一个自动布局画板 拖拽 到另一个中
  • 在选定的自动布局画板内(可包含其他对象)创建 一个新的自动布局画板

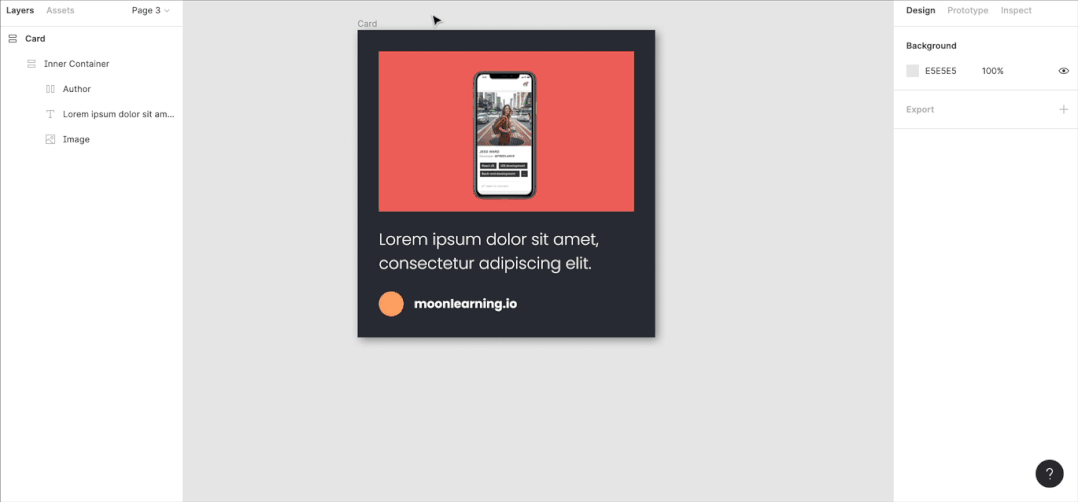

实现响应式布局和内容自适应

嵌套多个自动布局画板后,你仍然可以在更改内容时保留所有间距设置,实现真正的自适应行为。全新的嵌套功能是对我个人的工作流程贡献最大的一个。为大家展示两种最常见的应用场景:

1)融合固定设置流体设
动图中的这个自适应效果使用老版本也是可以实现的,但是非常棘手。现在只需要轻点鼠标,整个流程很干净。如果我们需要一个左侧固定,右侧可根据页面宽度适配的嵌套式自动布局画板(在自动布局画板中,可以进行固定元素和流体元素的混合),首先,我们需要将左侧导航(深**域)设置为 固定宽度 ;然后,将右侧设置为可拉伸的组件包含固定设置和流体设置)最后,完成两个自动布局画板的嵌套。

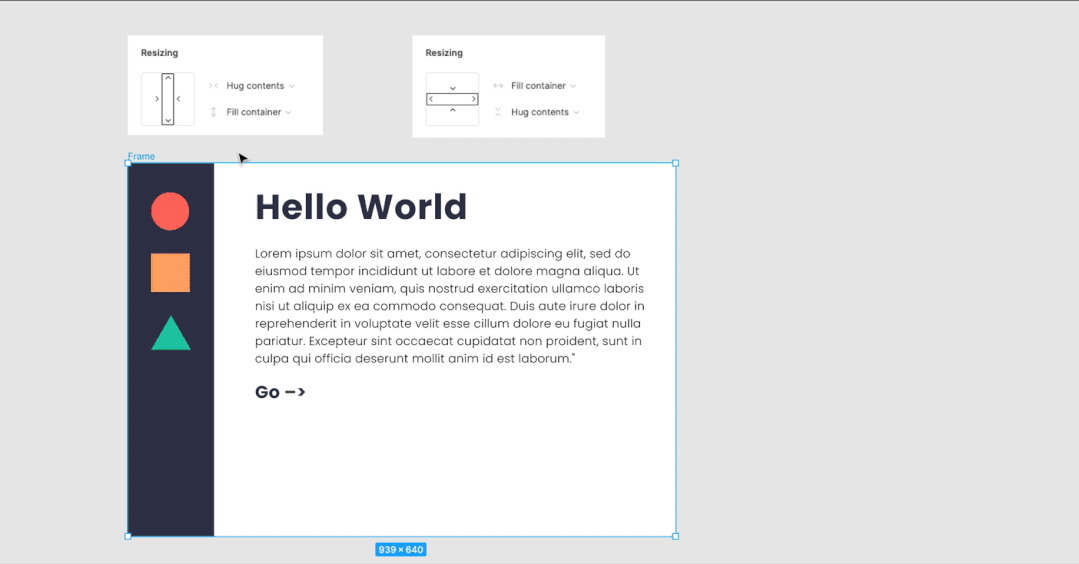

混合固定和流体设置

2)所有的子级对象都一样高
如果你需要这样的效果:一个父级容器中的多个子级对象都保持相同的高度。我们只需将所有子级对象设置为 “以高度填充容器”,将父级自动布局画板设置为「拥抱高度」(Hug in Height)就完成了。有趣的是,实现这一效果,在 CSS 中比在 Figma 中更难做到。

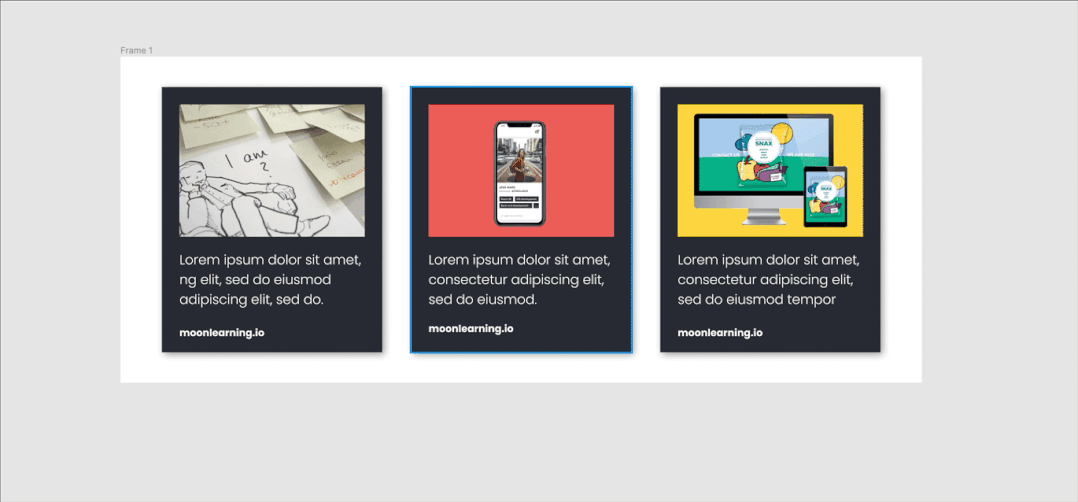

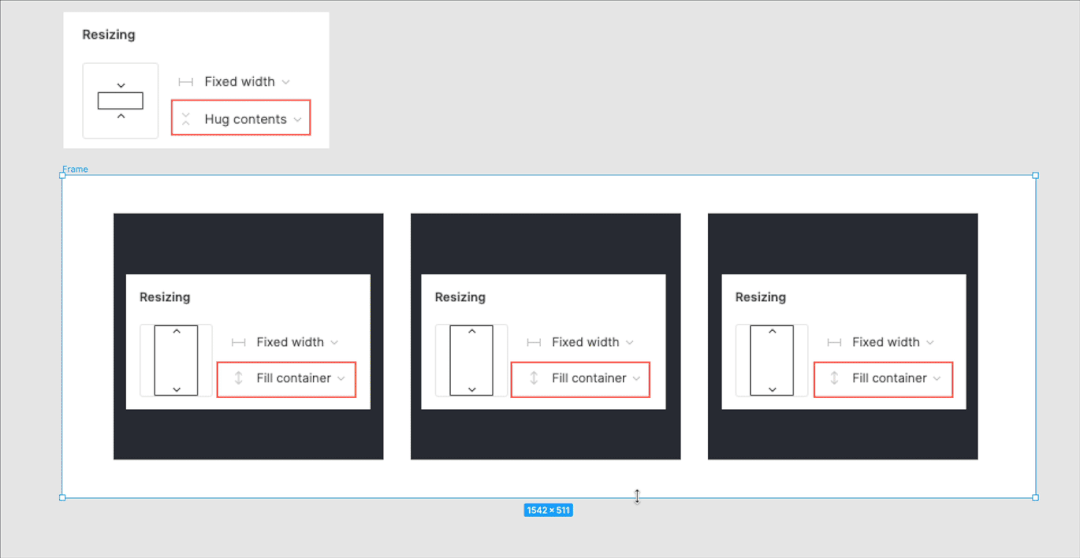

保持同样的高度

工作原理:一个容器有多个子级对象,如果某个子级对象会增加父容器的高度,其他所有子级对象都会随之增加高度。就像你手动调整了容器的大小一样:



 5
检查模式

新的「检查」(Inspect)面板取代了之前的「代码」面板,它将「自动布局」转换为 Flexbox,并且提供了更多开发人员可以用得到的相关属性。
(弹性盒子 Flexbox:CSS 中的一种属性,Flexbox 模块提供了一个有效的布局方式,即使不知道视窗大小或者未知元素情况之下都可以智能的,灵活的调整和分配元素和空间两者之关的关系。简单的理解,就是可以自动调整,计算元素在容器空间中的大小)

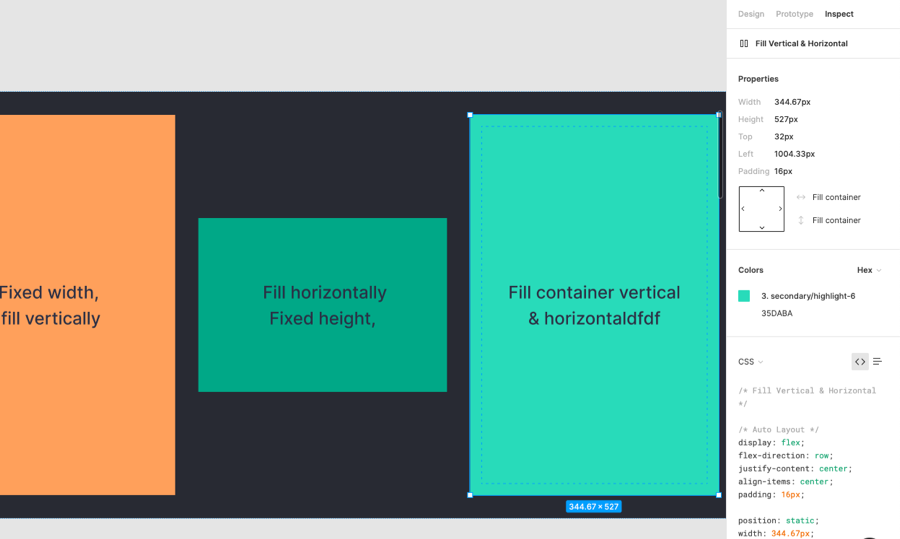

新版本中的检查模式


目前我还需要一项功能:锁定图像的宽高比
I am still missing one thing though: Locking aspect ratios for images!

我 90% 的项目都非常需要这个功能。虽然有了这些出色的自适应布局的设置工具,但是每次进行尺寸调整时,图像比例都会产生拉伸变形的问题,这真是太可惜了。官网说锁定图像比例的功能正在开发中,我会耐心地等待,目前依然还是手动调整图像。


如果想继续使用布局网格,这里有一些建议
By the way, if you want to keep on using grids with constraints.

这次的更新让我有一些担心,因为我们以往的制作方式是将「布局网格」结合「约束」功能一起使用,创建带有自适应布局网格的源文件,所以之前制作的源文件还需要找个办法继续使用。目前看来,比较好的方法是 将画板与网格保持原样即可(不要在包含网格的父级画板上添加自动布局)。然后,在这个父级画板内,给所有的元素添加自动布局。这样,你可以将 “左右” 设置保持在「约束」(设置子级元素宽度的自适应),将自动布局对象锁定到列,所有元素依然具备自适应行为。


原文:https://uxplanet.org/figmas-brand-new-auto-layout-feature-nov-2020-a-responsive-design-heaven-d1ebc9b597f5
作者:Christine Vallaure
译者:张宇旸
审核:张聿彤
播客:张聿彤
剪辑:徐朝安
编辑:王娅

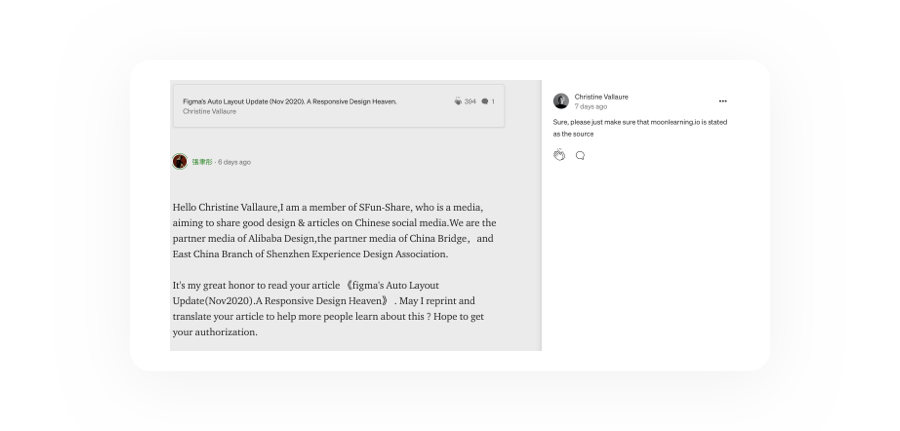

本文翻译已获得作者的正式授权(授权截图如下)
