产品必备技能:一文读懂功能结构图
2022-03-15 16:54:05

结构图、流程图、原型以及各类文档的编写绘制都是产品的必备技能,会画会写并不代表你是一个合格的产品经理,但是合格的产品经理一定会画会写。

一、绘制结构图的目的

1、深挖潜在需求;

2、对历史模块、功能和系统进行衔接,保障结构、层级和功能从属关系。

二、常见的产品经理需要绘制的结构图

结构图主要分为三种:功能结构图信息结构图和产品结构图。

1.功能结构图

功能结构图主要是梳理清楚版本过程中涉及到的模块和功能清单,以及功能之间层级和归属关系是怎样的。

作用:

1) 能够对不完全确定的设计问题或模糊的设计要求,以一种较为简洁和明确的方法表示。在绘制的过程中,能够帮助我们思考并清晰产品的功能模块及其功能组成。

2) 梳理需求,对整个产品的功能结构形成一个直观的认识,在产品需求转化为功能需求的过程中防止出现功能模块和功能点缺失的现象。

注意:

1) 功能结构图一般不涉及具体的字段信息,只强调功能的逻辑关系,所以不以页面为模块进行功能罗列,而是以功能划分模块,以产品的主要功能及其他围绕主要功能而展开的功能点进行罗列。

2) 结构图中的主功能模块不一定就是Tab中的标签功能模块。

示例:

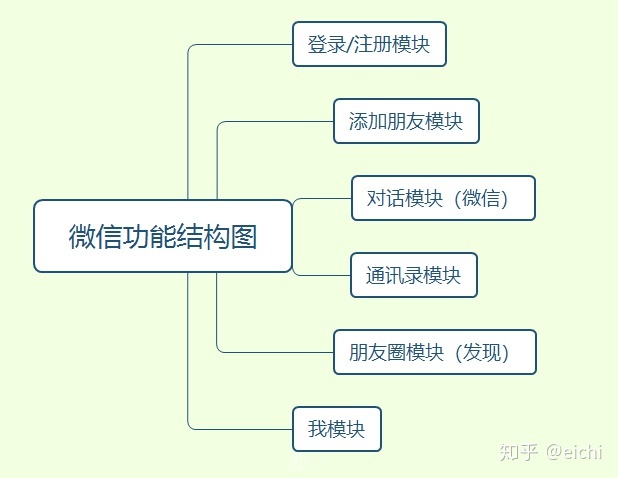

以微信为例,微信的主功能模块如下:

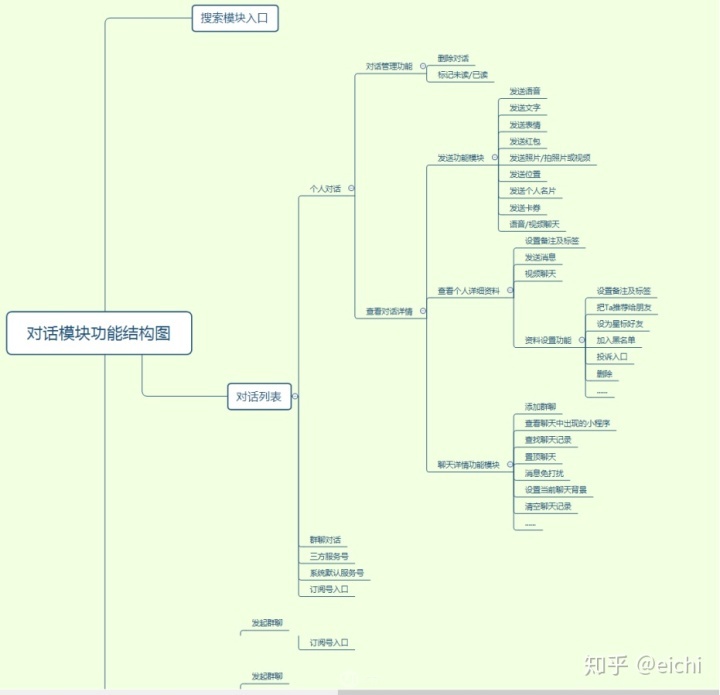

将其中的“对话模块(微信)”细化后,等到的功能结构图如下:

2.信息结构图

信息结构图主要是将产品的信息进行抽象、梳理归类,是通过分析整理得出的该产品各个页面应该展示的信息,是针对功能结构图的细分,可以尽量梳理到对应的字段信息。

作用:

1、梳理具体页面显示信息,避免信息内容在展示过程中出现遗漏、混乱、重复。

2、是绘制原型的依据,根据主次关系布局页面。

3、是后台建立信息数据库的依据之一。

注意:

1、信息结构图的绘制通常晚于功能结构图。

2、信息结构图并不是完全按照页面的逻辑顺序来进行分类组合的,它是脱离产品的实际页面,将产品的数据抽象出来。

3、信息结构图主要适用于产品信息构成比较复杂需要考虑优化的情况,比如内容型产品,产品的信息结构对于用户体验就十分重要,需要用信息结构图作为工具进行分析思考。

示例:

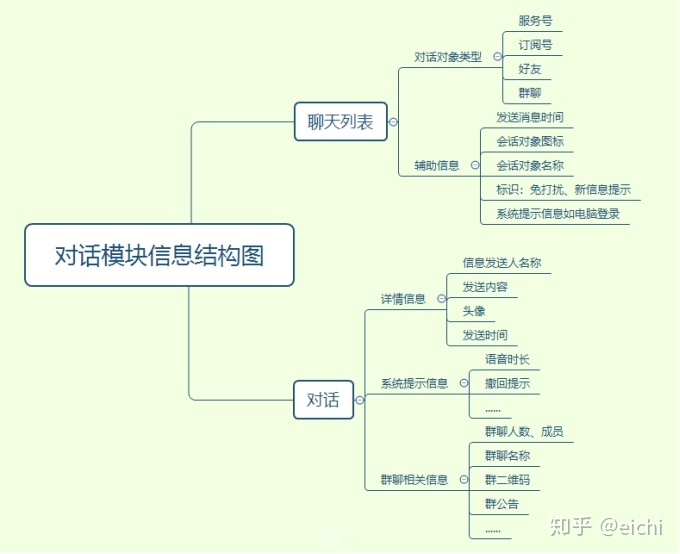

以上面微信的“对话模块(微信)”为例,信息结构图如下:

3.产品结构图

产品结构图:是在对信息结构图和功能结构图的整合后完成的,包含了页面功能和页面信息及两者间的交互、跳转逻辑。

作用:

1、展示整个产品的信息、功能及基本交互。

2、它能够在前期的需求评审中或其他类似场景中作为产品原型的替代,因为产品结构图相较于产品原型,其实现成本低,能够快速对产品功能结构进行增、删、改操作,减少产品经理在这个过程中的实现成本。

注意:

有人认为产品结构图是产品信息结构图或者产品功能结构图的简称,这种想法比较片面。产品结构图包含并且细化了产品功能结构图和产品信息结构图,同时还增加了页面跳转逻辑。

示例:

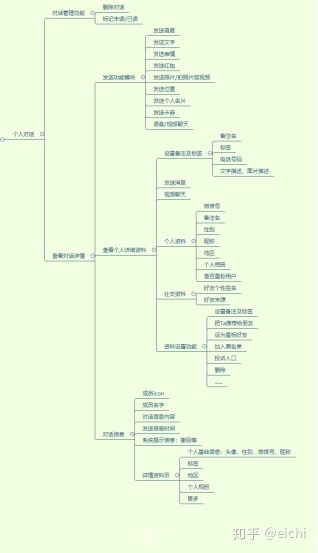

以上面微信的“对话模块(微信)”为例,产品结构图如下:

三、讲在最后

1、在实际工作中,有时会将结构图融合在一起,没有这么细致的划分这三类结构图,只需要将事情说清楚就行。但是想要深入了解结构图,那我们就需要先分清这三类图,然后再结合实际进行运用。

2、在产品设计过程中,一般从产品功能结构图开始,直到最后完成产品结构图。以产品结构图作为绘制原型的依据,可以避免我们在产品设计中边画边改。

3、在我们完成一个产品结构图后要学会复盘,方便发现自己在绘制过程中的不足,自我学习积累、不断复盘、不断思考才能进步。
